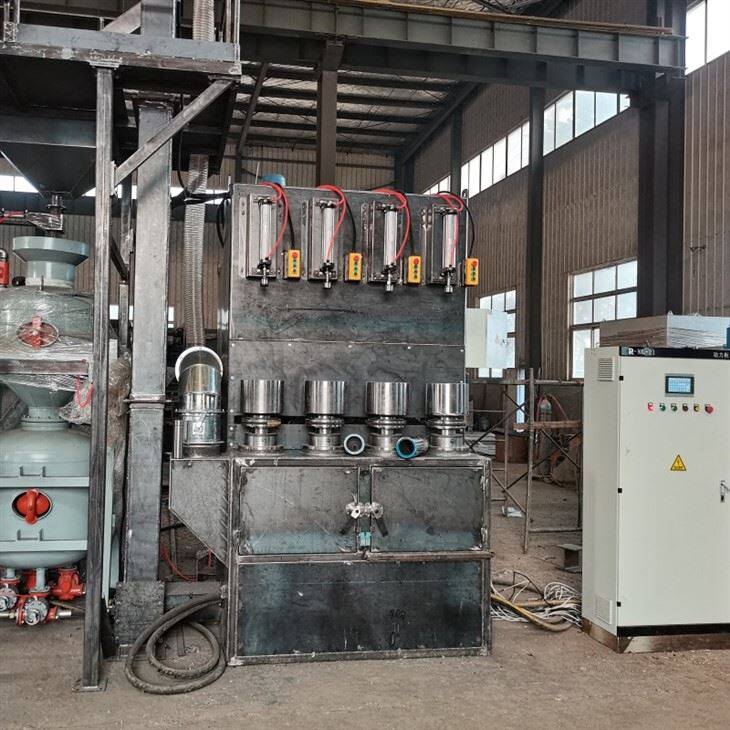

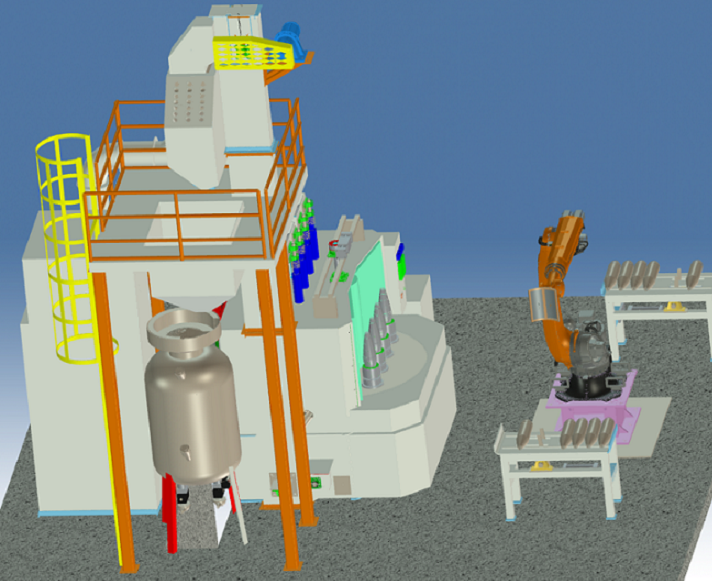

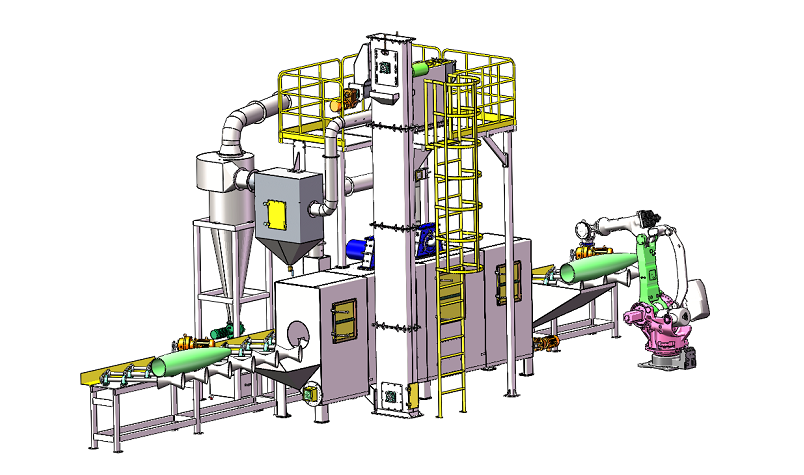

دستگاه تمیز کردن دیواره داخلی پوسته
دستگاه انفجار شات برای دیواره داخلی پوسته پوسته ، وسیله ای خودکار است که به طور خاص برای از بین بردن باقیمانده ها ، لایه های اکسید و زنگ زدگی از سطوح داخلی چنین مواردی ساخته شده است. عملکرد اصلی آن شامل دستیابی به تمیز کردن و تقویت سطح از طریق ضربه سرعت بالا- سرعت رسانه ساینده مانند شلیک فولادی یا شات سرامیکی است.
توضیحات دقیق در مورد اجزای اصلی و کارکردهای دستگاه تمیز کردن دیواره داخلی و بیرونی پوسته
1. سیستم گردش خون پرتابه
دستگاه ذخیره سازی و عرضه شات
عملکرد: فروشگاه های ساینده فروشگاه (به عنوان مثال ، شلیک فولاد ضد زنگ ، شلیک فولاد ریخته گری) و آن را از طریق یک دریچه قابل کنترل یا سیستم انتقال ، به واحد انفجار شات تأمین می کند و از فشار تزریق مداوم اطمینان می دهد.
دستگاه بازیابی شات
عملکرد: رسانه های ساینده استفاده شده را از طریق نقاله های پیچ ، آسانسور سطل یا سیستم های بازیابی پنوماتیک جمع می کند و آنها را به واحد ذخیره سازی باز می گرداند و یک سیستم گردش خون حلقه بسته- را تشکیل می دهد تا از دست دادن مواد به حداقل برسد.
دستگاه مرتب سازی و تصفیه شات
عملکرد: از صفحه نمایش های ارتعاش و طبقه بندی هوا برای جدا کردن گلوله های شکسته ، گرد و غبار و ناخالصی ها ، اطمینان از یکپارچگی رسانه های ساینده و حفظ راندمان تمیز کردن استفاده می کند.
2. سیستم انفجار شات
دستگاه انفجار شات دیواری داخلی
دستگاه انفجار شات دیواری بیرونی
عملکرد: رسانه ساینده را به سرعت بالا (60-100 متر بر ثانیه) با استفاده از چرخ های گریز از مرکز یا نازل های هوای فشرده تسریع می کند و آنها را بر روی سطوح داخلی و بیرونی پوشش پوسته هدایت می کند و از پوشش کامل سطح اطمینان می دهد.
مکانیزم تنظیم نازل زاویه چند -
عملکرد: زاویه اسپری را از طریق بازوهای مکانیکی یا نازل های چرخان تنظیم می کند تا از تمیز کردن کامل ساختارهای پیچیده دیواره داخلی ، مانند نخ و شیارها ، از بین بردن لکه های کور اطمینان حاصل شود.
3. سیستم موقعیت یابی پوسته
مکانیزم بستن خودکار و چرخش
عملکرد: پوشش پوسته را با استفاده از وسایل هیدرولیک یا پنوماتیک ایمن می کند و آن را از طریق یک موتور در اطراف محور خود می چرخاند و از قرار گرفتن در معرض یکنواخت دیواره داخلی به فرآیند انفجار شات اطمینان می دهد.
خط نوار نقاله (نوع زنجیره ای/نوار نقاله غلتکی)
عملکرد: به طور خودکار وسایل پوسته را به داخل و خارج از ایستگاه کار منتقل می کند ، فرآیندهای بارگیری و تخلیه را پیوند می دهد و ادغام را در خطوط تولید خودکار فعال می کند.
4. سیستم حذف گرد و غبار و سیستم های حفاظت از محیط زیست
بالا - جمع آوری گرد و غبار کارآیی (نوع کیف/کارتریج)
عملکرد: گرد و غبار فلزی و بقایای تولید شده در طی فرآیند انفجار شات را ضبط می کند ، و اطمینان از انتشار گازهای گلخانه ای مطابق با استانداردهای حفاظت از محیط زیست (به عنوان مثال ، PM10 کمتر از یا مساوی با 20 میلی گرم در متر مربع).
پوشش جداسازی سر و صدا
عملکرد: سطح سر و صدای عملیاتی (به طور معمول زیر 85 دسی بل) را کاهش می دهد و از این طریق محیط کار کلی را بهبود می بخشد.
5. سیستم کنترل
مرکز کنترل PLC/HMI
عملکرد: به کاربران امکان می دهد پارامترهایی مانند زمان انفجار شات ، فشار و سرعت جریان ساینده را تنظیم کنند. همچنین وضعیت تجهیزات (به عنوان مثال ، سطح شات ، دمای موتور) را کنترل می کند و از تشخیص و هشدارهای گسل پشتیبانی می کند.
سیستم سنجش خودکار
عملکرد: موقعیت و وضعیت تمیز کردن پوشش پوسته را با استفاده از سنسورهای فوتوالکتریک یا فشار تشخیص می دهد و تنظیمات سازگار را در حین کار امکان پذیر می کند.
6. سیستم های کمکی
دستگاه روغن کاری و خنک کننده
عملکرد: روغن کاری و خنک کننده را برای اجزای مهم مانند یاتاقان در واحد انفجار شات فراهم می کند و از این طریق عمر تجهیزات را گسترش می دهد.
دستگاه اتصال ایمنی
عملکرد: شامل سوئیچ های کنترل دسترسی و دکمه های توقف اضطراری برای اطمینان از خاموش کردن تجهیزات در حین نگهداری و جلوگیری از عملکرد تصادفی است.
گردش کار معمولی
پوشش پوسته به طور خودکار در سیستم → قرار می گیرد و گیره می شود → به محفظه انفجار شلیک می شود.
رسانه ساینده فشار بالا-} فشار بر روی دیواره داخلی پاشیده می شود در حالی که سیستم گردش همزمان همزمان بازیابی می شود ، مرتب می شود و رسانه ها را دوباره پر می کند.
پس از اتمام فرآیند تمیز کردن ، رسانه ساینده متوقف می شود ، پوشش جمع می شود و پوسته تمیز شده به طور خودکار تخلیه می شود.
در طول فرآیند ، سیستم حذف گرد و غبار برای حفظ یک محیط کار تمیز عملیاتی است.
ویژگی های فنی دستگاه تمیز کردن انفجار شات برای دیوارهای داخلی پوسته
ارتش - دقت درجه: قادر به تمیز کردن دیوارهای داخلی عمیق با عمق - به نسبت قطر {{2} بیش از 10 ، دستیابی به زبری سطح RA کمتر از یا مساوی با 1.6 میکرومتر.
سازگاری مواد: سازگار با مواد مختلف ، از جمله موارد آلیاژ فولادی و آلومینیوم.
اثر تقویت: فرآیند پوست شات با القای تنش های باقیمانده فشاری بیش از -200 MPa ، قدرت خستگی دیواره داخلی را افزایش می دهد.
چنین تجهیزات به طور گسترده ای در برنامه های نظامی و هوافضا به کار می رود و باید مطابق با استانداردهای نظامی مربوطه مانند GJB 150A-2009 باشد.
